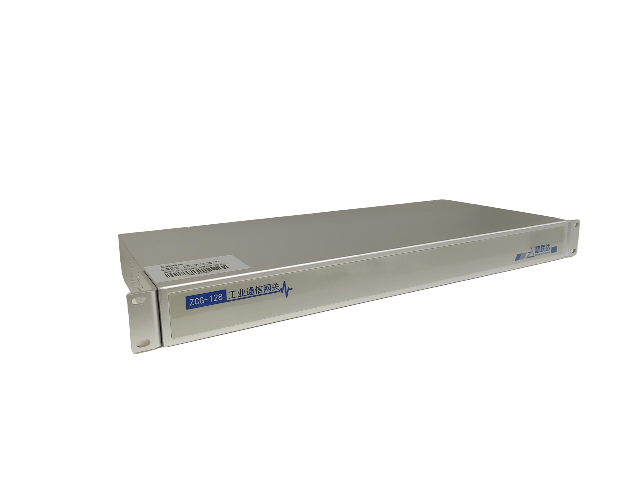

ZCG-128 通信網關的系統參數配置較為完善。處理器采用 ARM Cortex-A7，主頻高達 800MHz，能快速處理各類數據。內存為 512MB DDR3 板載，存儲則是 8GB eMMC 板載，可滿足系統運行和數據存儲的基本需求。網口方面，配備 2 個 10/100Mbps 以太網接口，方便有線網絡連接。無線接口為 4G 全網通模塊，不過該模塊為可選配置。串口有 8 個 RS485，可連接多個串口設備。還設有 1 個 USB2.0 接口，便于外接設備。電源接口支持 110V/220V 交直流電源輸入。按鍵和 LED 方面，有機箱內的 RST 按鍵，以及 RUN 燈、4G 燈、COM1 至 COM8 指示燈，可直觀了解設備運行狀態。同時配備硬件看門狗，系統采用 Linux，保障設備穩定運行。電氣連接時，必要時用屏蔽雙絞線，屏蔽層 360 度全屏蔽且可靠接地。青海ZCG-124電力通信網關類型

安裝 ZCG-300 通信網關前，需進行外觀檢查。首先拆除運輸包裝，然后仔細檢查屏柜、裝置及其他部分是否有外觀損壞；核對裝置的銘牌信息，確保與訂單一致；檢查屏內接線，確認導線線徑滿足工程需要且無連接錯誤；檢查各類標簽（端子標簽、套管標簽等），確保標識符合工程需求；檢查接地電纜，確認接地端子通過接地電纜可靠連接到接地銅排上。同時，要根據交付文檔檢查裝置包含的所有軟件功能，確認是否在運輸過程中造成損壞，確保設備外觀完好、功能正常后再進行安裝。上海PCS電力通信網關設備連接電源前確保外部回路正確，上電后觀察前面板電源指示燈是否點亮。

初次使用生成 SCL 模型軟件需要先***。雙擊管理機配置軟件文件夾中的 GenSCL.exe 可執行程序，或通過 CommC主界面中的工具欄按鈕打開該軟件。初次打開會提示需要授權，點擊 “Yes” 后，將配置軟件目錄下的 L文件發送給網關管理員獲取授權文件，然后將授權文件放回配置軟件目錄下，再次打開生成 SCL 模型即可完成***，***后才能正常使用軟件的相關功能。配置軟件主界面結構包括菜單欄、工具欄、工程樹狀視圖和配置與數據查看窗口。菜單欄中，操作菜單下的網關設備相關功能面向特定人員或與工具欄功能等效，幫助菜單下有使用手冊，關于菜單可查看軟件版本。工具欄包含工程新建、打開、另存為，協議管理，全局變量設置，上傳調度，設備模板導入導出，調度表導出，生成 SCL 模型，導出配置文件，網關設備相關操作，報文監視，開啟數據監視，退出等功能按鈕。工程樹狀視圖分為工程、網關、端口、下行設備四級。配置與數據查看窗口用于配置網關信息點或查看實時數據，初次點擊 “開啟數據監視” 后會出現實時數據頁。

完成相關配置后，點擊導出配置文件按鈕，選擇存儲目錄即可導出通信網關的配置文件。生成 SCL 模型時，先點擊啟動 SCL 模型自動轉換工具，在彈出的工具中點擊導出按鈕，還可設置 IEDName（可選），cid 文件導出路徑為配置軟件文件夾下的 Source 文件夾。此外，單擊導出按鈕可導出 GOOSE 模型配置文件，生成的文件在以 “工程名稱 + 導出時間” 命名的路徑下。這些導出的文件用于網關的配置和模型加載，是網關正常運行的重要依據，確保配置參數能準確應用到網關中。電源接口中，L/V + 為火線 / 正極，N/V - 為零線 / 負極，PE 為接地，接線規范。

ZCG-300 通信網關配備了 2 個以太網 - 光口（SFP1 和 SFP2）和 2 個以太網 - 電口（NET1 和 NET2）。以太網 - 光口為兩路 SFP 千兆光纖以太網接口，適用于長距離、高帶寬的網絡傳輸，抗干擾能力強；以太網 - 電口為兩路 10M/100M 自適應以太網接口，適合短距離的網絡連接。這些以太網接口為網關與外部系統（如 EMS 的 SCADA、協調控制器等）的通信提供了多種選擇，滿足不同網絡環境的需求。接口的狀態可通過對應的 LED 指示燈查看，方便技術人員了解接口的連接和數據傳輸情況。ZCG-128 結構尺寸 440×205×44mm，128-D 為 152×115×43.3mm，安裝靈活。福建MMS電力通信網關廠家供應

安裝現場需避免灰塵、潮濕等極端條件，電氣連接應使用屏蔽線并分開布線。青海ZCG-124電力通信網關類型

通信網關數據監視功能的使用。使用數據監視功能前，需確保當前配置軟件打開的工程與通信網關運行的工程一致，且全局變量中設置的 IP 地址為通信網關的 IP 地址。點擊配置軟件工具欄中的 “開啟數據監視” 按鈕，即可啟動該功能。功能開啟后，配置工具的右側表視圖中會增加實時數據顯示窗口。在這個窗口中，會實時展示網關信息點的相關數據，包括全局點 ID、設備 ID、寄存器地址、功能碼、值縮放因子、值偏移量、值類型、字節順序、設備描述、點描述以及實際數值等信息。通過實時數據顯示，用戶可以直觀地了解各信息點的實時狀態和數據變化，便于及時發現和排查數據傳輸過程中可能出現的問題，確保通信網關的數據采集和傳輸正?？煽?。青海ZCG-124電力通信網關類型
