貴州電源側儲能協調控制器裝置

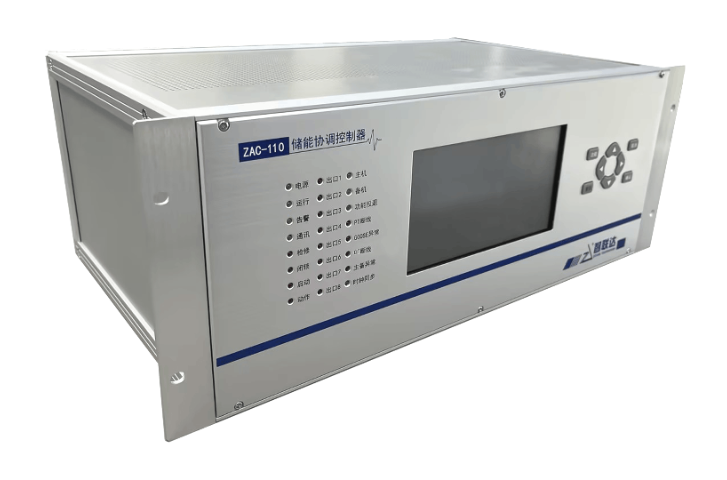

ZAC-110儲能協調控制器遙測功能。遙測量通過PT/CT將二次側的電壓/電流量轉換成相應的弱電壓信號后，進入16位A/D轉換芯片進行采集，現場標準二次電壓（100V）和電流（5A或1A）經高精度PT、CT隔離變換成弱信號，經模數轉換器（A/D）送入CPU處理模塊進行計算處理。直接采集六段電壓（Ua1~6、Ub1~6、Uc1~6）；六段電流（Ia1~6、Ib1~6、Ic1~6）。計算得到的遙測量：1，總及分相有功功率（P、Pa、Pb、Pc）；,2，總無功功率(Q)；3，總功率因數(cosφ)；4，總視在功率(S)；5，頻率(Fr)；6，電流電壓相位；7，電流、電壓的1~13次諧波。裝置具有遙測死區設置功能，可靈活設置遙測值的死區系數，死區門檻=死區系數*額定值，當遙測變化量大于死區門檻時，才通信上送主站。低谷時段，控制器啟動儲能充電，儲存富余電力，實現能源高效循環利用。貴州電源側儲能協調控制器裝置

近年來，大規模儲能電站建設快速發展，出現了百兆瓦甚至更大規模的儲能電站。這些儲能電站的儲能變流器（PCS）數量通常達到幾十臺甚至上百臺。同一電站內同時布置如此多的電池組和PCS，就出現了協調控制的問題。此外，傳統的AGC/AVC 對儲能電站的調節只能滿足穩態情況下的有功和無功的秒級調節，遠遠不能滿足系統出現波動時需要的快速響應。因此，需要一個控制裝置將所有的PCS集中起來協調控制，提升儲能電站在一次調頻、源網荷互動、動態無功電壓響應等方面的性能，還能控制各個 PCS 及電池組的充放電特性，使之達到均衡狀態。該裝置就是儲能協調控制器。ZAC-110儲能協調控制器是一款靈活可定制邏輯的多功能控制裝置，可根據實際應用環境需求定制對應的控制邏輯，應用范圍廣泛，既可作為新能源站（光伏、風電、儲能）的協調控制器，也可作為微網控制器或者綜合控制器。ZAC-110儲能協調控制器可以通過智能化的管理和調度，很大程度地發揮儲能系統的優勢，提高能源利用效率，減少電力系統的負荷波動，并提供穩定可靠的電力供應。江蘇大型儲能電站儲能協調控制器哪家好優化儲能電池充放曲線，控制器延長電池循環壽命，降低更換頻率。

ZAC-112儲能協調控制器一次調頻在線監測機制。正常運行情況下，儲能站一次調頻投入時，調度主站系統可實時下發一次調頻進入測試指令，儲能站進入一次調頻在線測試。調度主站系統分別下發一次調頻負荷測試模擬頻率或一次調頻增/減負荷測試、一次調頻特性參數測試等指令，對儲能站一次調頻性能、特性參數設置進行遠方測試，測試完成后再通過下發一次調頻退出測試指令結束一次調頻在線測試。

ZAC-112儲能協調控制器一次調頻在線監測邏輯。儲能站一次調頻裝置通過網關機與調度主站進行一次調頻在線監測信號交互，當接收到一次調頻進入測試信號后，一次調頻功能切換到測試模式，一次調頻功能退出實際運行，不再對電網頻率的變化產生響應。在一次調頻進入測試狀態下，調度主站系統下發“一次調頻負荷測試模擬頻率”或“一次調頻增（減）負荷測試”信號進行一次調頻性能遠方測試，儲能站一次調頻裝置根據測試頻率進行一次調頻負荷響應。

儲能協調控制器是一種具備監測并網點的電壓、頻率和功率，可接受調度和電化學儲能電站監控系統的調控指令，對儲能電站全站PCS統一快速協調控制，實現整站一次調頻、動態無功調壓等控制功能的裝置。儲能協調控制器安裝于儲能電站，位于EMS（儲能監控系統）與 PCS（儲能變流器）之間（如圖），主要用于協調控制儲能電站的多臺 PCS，實現快速功率跟蹤響應、輔助調頻、輔助調壓等高級控制功能。可以完成對儲能電站所有PCS的快速同步調節，很大提高儲能電站在一次調頻、源網荷互動、動態無功電壓響應等方面的性能，保證電網的安全穩定運行。作為儲能系統的指揮中樞，協調控制器是儲能電站的荷心設備，肩負著電站設備功率協調控制和信息交互等作用。ZAC-110儲能協調控制器是一款靈活可定制邏輯的多功能控制裝置，可根據實際應用環境需求定制對應的控制邏輯，應用范圍廣泛，既可作為新能源站（光伏、風電、儲能）的協調控制器，也可作為微網控制器或者綜合控制器。ZAC-110儲能協調控制器可以通過智能化的管理和調度，很大程度地發揮儲能系統的優勢，提高能源利用效率，減少電力系統的負荷波動，并提供穩定可靠的電力供應。儲能協調控制器提升電網抗災能力，在極端天氣下保障電力持續供應。

ZAC-110儲能協調控制器恒功率因數控制。當協調控制器處于恒功率因數控制模式時，全站總無功出力按如下邏輯計算：1)若當前無功出力Q為正，則計算無功出力QO=當前無功出力Q-當前視在功率S*sinθ；2)當前無功出力Q為負，則計算無功出力QO=當前無功出力Q+當前視在功率S*sinθ。其中，Q為當前無功出力，S為當前視在功率，θ為當前功率因數角（通過P和S可計算得到）。儲能協調控制器恒無功功率控制，儲能站協調控制器具備接收上級調度主站下發的無功功率目標值，將全站總無功功率目標值分配到各 PCS 中，實現并網點有功出力跟蹤上級下達的控制目標。反應延時小于100ms。它智能響應供需變化，快速調節儲能設備充放，保障電力系統持續可靠。河南高性能儲能協調控制器技術參數

通過智能算法，控制器動態調整策略，適應復雜電網環境與負荷變化。貴州電源側儲能協調控制器裝置

ZAC-110儲能協調控制器通信功能，本配置包括以太網口和串行通信口：1，配置2個千兆以太網電口、2個百兆以太網電口和6個千兆以太網口；2，配置2個RS-485和2個對時接口。本配置支持多種類型的通信方式：3，支持基于光纖以太網的GOOSE通信；4，多個通信口實現與多個主站和子站進行通信；5，支持IEC61850、IEC60870-5-104等多種通信規約與主站和子站進行通信。儲能協調控制器調試功能功能。1，可通過以太網遠程維護；l可通過以太網口或串口連接便攜機，供當?shù)卣{(diào)試使用；2，裝置面板上配有各種運行指示燈，如電源指示燈、運行指示燈、故障指示燈等，方便調試；將以太網口或串口設置成維護規約，可以通過配套的維護軟件，進行以下主要的調試和維護：3，參數設置：可以對裝置參數進行設置和修改，包括系統參數、遙測參數、遙信參數、遙控參數、保護定值及時限等。4，通訊配置：可以對通訊口進行配置，如通信規約、波特率、奇偶校驗等，還可以配置轉發表和裝置組（監控），實現通訊和數據轉發功能。5，運行監視：可以對裝置實時數據進行監視，查看裝置時鐘、進行校時，進行系統整定等。貴州電源側儲能協調控制器裝置
