UFS 信號完整性的眼圖解讀

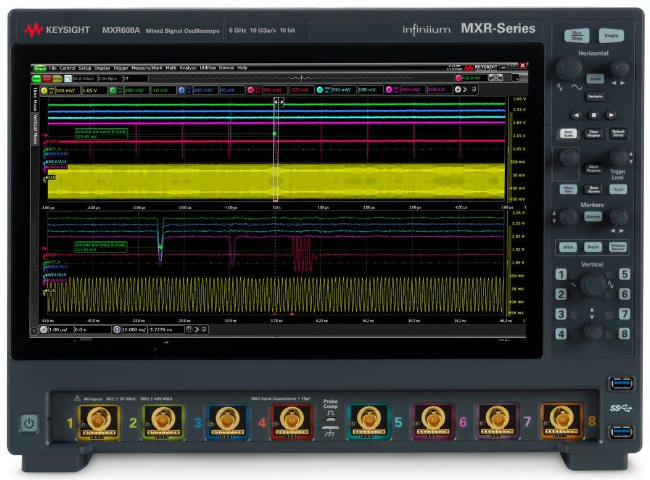

眼圖是評估 UFS 信號完整性的有力工具。將高速重復的 UFS 信號通過示波器采集，疊加顯示，便形成眼圖。眼圖中的 “眼”，開口越大，表明信號質量越好。眼高信號的噪聲容限，眼高越高，信號抗噪聲能力越強，能承受更大噪聲干擾而不出現誤判；眼寬反映信號的時間裕量，眼寬越寬，信號在時序上的容錯空間越大，可有效避免因信號延遲、抖動導致的數據傳輸錯誤。比如在 UFS 3.1 標準下，要求眼高≥100mV ，眼寬≥0.7UI 。通過觀察眼圖，工程師能直觀了解 UFS 信號的完整性狀況，快速定位信號存在的問題，進而針對性優化設計。 UFS 信號完整性測試之信號完整性與通信穩定性？設備UFS信號完整性測試端口測試

UFS 信號完整性測試之信號完整性與用戶體驗

UFS 信號完整性直接影響用戶體驗。信號穩定，設備讀寫速度快、運行流暢。當信號出現問題，手機等設備可能卡頓、文件傳輸失敗。在測試 UFS 信號完整性時，從用戶角度出發，模擬實際使用場景。保障信號完整性，提升設備性能，為用戶帶來便捷、高效使用體驗，提高用戶滿意度。

UFS 信號完整性測試之常見誤區

UFS 信號完整性測試易陷入一些誤區。比如，*關注眼圖參數達標，忽視實際使用場景下的信號表現。有些測試在理想環境完成，未模擬設備振動、溫度驟變等情況，導致測試結果與實際脫節。還有人認為高成本測試設備就一定能保證測試精細，卻忽略操作規范。避免這些誤區，需結合實際應用場景，規范操作流程，***評估信號完整性，才能讓測試真正發揮作用。 電氣性能測試UFS信號完整性測試檢測UFS 信號完整性測試之接口設計要點？

UFS信號完整性測試的重要性UFS（通用閃存存儲）作為高速存儲接口，其信號完整性直接影響數據傳輸?shù)姆€(wěn)定性和可靠性。隨著UFS3.1/4.0速率提升至23.2Gbps，微小的信號失真即可導致嚴重的誤碼問題。信號完整性測試能確保關鍵參數（如眼圖、抖動、阻抗匹配）符合JEDEC和MIPI標準，避免因信號劣化引發系統故障或數據錯誤。在研發階段，SI測試可快速定位設計缺陷（如走線過長、阻抗失配），優化PCB布局，降低后期改版風險。量產階段則通過統計測試確保生產一致性，提升產品良率。此外，嚴苛環境測試（如高溫、振動）能驗證產品的長期可靠性。隨著5G、AI等應用對存儲性能要求不斷提高，完善的UFS信號完整性測試已成為保證產品競爭力、降低售后風險的必要手段。通過專業測試可提升產品穩定性和市場接受度，避免因信號問題導致的高昂召回成本。

電源完整性關聯VCCQ電源噪聲>50mV會導致眼高下降30%。建議布置10μF+0.1μF去耦組合，PDN阻抗<10mΩ@100MHz。實測數據：優化前后電源噪聲從85mV降至35mV。6.協議層影響UniPro鏈路訓練時需監測信號穩定性，L1→L4切換時間應<100μs。協議分析儀捕獲到CRC錯誤率>1E-12時，往往伴隨信號幅度下降5-10%。7.生產測試方案自動化測試系統應包含：眼圖掃描（20個參數）、抖動頻譜分析、電源紋波檢測。某產線50片測試數據顯示：合格率98.4%，主要失效模式為眼高不足（占比85%）。8.仿真對比實踐HyperLynx仿真與實測對比：插入損耗偏差應<0.5dB@5.8GHz。某設計仿真-2.1dB，實測-2.4dB，經優化過孔結構后一致率達99%。9.材料選擇影響不同PCB板材測試結果：Megtron6比FR4損耗降低40%@6GHz。高速層建議使用Dk=3.3±0.05的材料，玻纖效應導致阻抗波動需<±3Ω。10.ESD防護設計TVS二極管結電容>0.5pF會導致信號邊沿退化。實測數據：使用0.3pF器件后，上升時間從28ps改善至25ps，眼圖寬度增加0.05UI。UFS 信號完整性測試之新興測試技術應用？

UFS 信號完整性測試之信號質量評估參數

UFS 信號完整性測試依據多項信號質量評估參數。上升時間、下降時間反映信號變化快慢，過快或過慢都可能引發問題。信號噪聲影響信號清晰度，噪聲過大易使信號誤判。通過測量這些參數，能評估信號質量。例如，上升時間過長，信號沿變緩，可能導致數據傳輸速率下降。依據評估參數，可針對性優化信號傳輸，滿足 UFS 信號完整性要求。

UFS 信號完整性測試之物理層協議影響

UFS 使用 MIPI M-PHY 作為物理層協議，對信號完整性影響明顯。該協議支持高速差分信號傳輸，提高數據速率。但隨著速率提升，信號完整性挑戰增大。在測試中，要關注物理層協議規定的電氣特性、信號擺幅等。例如，減少信號擺幅雖能降低功耗，卻可能影響信噪比。遵循物理層協議規范，優化信號傳輸，是保障 UFS 信號完整性的基礎。 UFS 信號完整性與數據準確性？轉接板UFS信號完整性測試操作

UFS 信號完整性測試之信號完整性與測試成本？設備UFS信號完整性測試端口測試

UFS 信號完整性測試之虛擬現實場景需求

虛擬現實（VR）場景對數據處理和存儲要求苛刻，UFS 信號完整性測試要滿足其特殊需求。VR 設備運行時，需實時讀取大量 3D 模型、紋理等數據，UFS 信號不穩定會導致畫面卡頓、延遲，嚴重影響用戶體驗。測試時，模擬 VR 場景下的大數據量、高頻率讀寫操作。優化 UFS 硬件設計，如提升存儲帶寬、采用高速緩存技術，配合針對性信號完整性測試，確保 UFS 能快速、準確傳輸數據。穩定的信號完整性為 VR 場景提供流暢數據支持，助力用戶沉浸在高質量虛擬現實體驗中。 設備UFS信號完整性測試端口測試
