怎么選擇合適的差分探頭-輸入電容
輸入電容
在選購差分探頭時，通常有輸入電容大小參數一欄，以下是選擇輸入電容大小需要考慮以下的因素：
被測信號的特征
如信號帶寬/上升時間。通常測高頻信號需要極低的輸入電容，且由于輸入電容與被測信號阻抗形成低通濾波，電容越大，截止頻率越低，通過的高頻信號越少，從而導致測試系統帶寬降低。
被測信號的阻抗
同理上述公式，即使很小的輸入電容(如1pF)對高阻抗節點（如1kΩ）形成的低通濾波器截止頻率也可能低至約160MHz，嚴重限制可用帶寬。
諧振效應
探頭輸入電容與探頭接地線之間形成的電感，以及被測電路上的任何電感會形成一個諧振電路。低輸入電容有助于將諧振點推高到測量帶寬之外，避免在關心的頻段內產生諧振峰，從而引起波形失真。

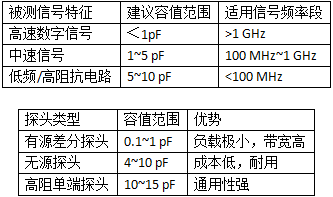

從上述的三點，低輸出電容是測量儀器的關鍵，以下是不同測試環境所推薦的輸入電容范圍值以及探頭類型的對比：
因此，在測試前，用戶可根據實際被測信號的特征和使用場合來選擇適合的探頭。
