需要失效分析檢測樣品，我們一般會在提前做好前期的失效背景調查和電性能驗證工作，能夠?yàn)檎麄€(gè)失效分析過程找準方向、提供依據，從而更高效、準確地找出芯片失效的原因。

1.失效背景調查收集芯片型號、應用場景、失效模式（如短路、漏電、功能異常等）、失效比例、使用環境（溫度、濕度、電壓）等。確認失效是否可復現，區分設計缺陷、制程問題或應用不當（如過壓、ESD）。

2.電性能驗證使用自動測試設備（ATE）或探針臺（ProbeStation）復現失效，記錄關鍵參數（如I-V曲線、漏電流、閾值電壓偏移）。對比良品與失效芯片的電特性差異，縮小失效區域（如特定功能模塊）。 我司自主研發的桌面級設備其緊湊的機身設計，可節省實驗室空間，適合在小型研發機構或生產線上靈活部署。廠家微光顯微鏡按需定制

微光顯微鏡無法檢測不產生光子的失效（如歐姆接觸、金屬短路），且易受強光環境干擾；熱紅外顯微鏡則難以識別無明顯溫度變化的失效（如輕微漏電但功耗極低的缺陷），且溫度信號可能受環境熱傳導影響。

實際分析中，二者常結合使用，通過 “光 - 熱” 信號交叉驗證，提升失效定位的準確性。致晟光電在技術創新的征程中，實現了一項突破性成果 —— 將熱紅外顯微鏡與微光顯微鏡集可以集成于一臺設備，只需一次采購，便可以節省了重復的硬件投入。 低溫?zé)嵛⒐怙@微鏡設備廠家微光顯微鏡的便攜款桌面級設計，方便在生產線現場快速檢測，及時發現產品問題，減少不合格品流出。

可探測到亮點的情況

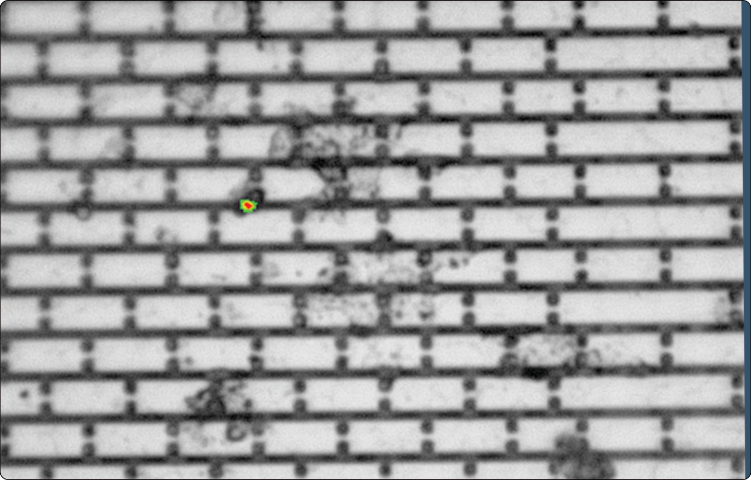

一、由缺陷導致的亮點結漏電（Junction Leakage）接觸毛刺（Contact Spiking）熱電子效應（Hot Electrons）閂鎖效應（Latch-Up）氧化層漏電（Gate Oxide Defects / Leakage (F-N Current)）多晶硅晶須（Poly-silicon Filaments）襯底損傷（Substrate Damage）物理?yè)p傷（Mechanical Damage）等。

二、器件本身固有的亮點飽和 / 有源狀態的雙極晶體管（Saturated/Active Bipolar Transistors）飽和狀態的 MOS 管 / 動態 CMOS（Saturated MOS/Dynamic CMOS）正向偏置二極管 / 反向偏置二極管（擊穿狀態）（Forward Biased Diodes / Reverse Biased Diodes (Breakdown)）等。

半導體企業購入微光顯微鏡設備，是提升自身競爭力的關鍵舉措，原因在于芯片測試需要找到問題點 —— 失效分析。失效分析能定位芯片設計缺陷、制造瑕疵或可靠性問題，直接決定產品良率與市場口碑。微光顯微鏡憑借高靈敏度的光子探測能力，可捕捉芯片內部微弱發光信號，高效識別漏電、熱失控等隱性故障，為優化生產工藝、提升芯片性能提供關鍵數據支撐。在激烈的市場競爭中，快速完成失效分析意味著縮短研發周期、降低返工成本，同時通過提升產品可靠性鞏固客戶信任，這正是半導體企業在技術迭代與市場爭奪中保持優勢的邏輯。微光顯微鏡搭配高分辨率鏡頭，可將微小缺陷放大至清晰可見，讓檢測更易觀察分析，提升檢測的準確度。

微光顯微鏡技術特性差異

探測靈敏度方向：EMMI 追求對微弱光子的高靈敏度（可檢測單光子級別信號），需配合暗場環境減少干擾；熱紅外顯微鏡則強調溫度分辨率（部分設備可達 0.01℃），需抑制環境熱噪聲。

空間分辨率：EMMI 的分辨率受光學系統和光子波長限制，通常在微米級；熱紅外顯微鏡的分辨率與紅外波長、鏡頭數值孔徑相關，一般略低于 EMMI，但更注重大面積熱分布的快速成像。

樣品處理要求：EMMI 對部分遮蔽性失效（如金屬下方漏電）需采用背面觀測模式，可能需要減薄、拋光樣品；

處理要求：熱紅外顯微鏡可透過封裝材料（如陶瓷、塑料）探測，對樣品破壞性較小，更適合非侵入式初步篩查。 熱電子與晶格相互作用及閂鎖效應發生時也會產生光子，在顯微鏡下呈現亮點。低溫?zé)嵛⒐怙@微鏡

分析低阻抗短路時，微光顯微鏡可用于未開蓋樣品測試，還能定位大型 PCB 上金屬線路及元器件失效點。廠家微光顯微鏡按需定制
