發貨地點：山東省濟寧市
發布時間：2022-01-07
PK-2035跑偏開關
跑偏開關簡介：
跑偏開關用于檢測膠帶機膠帶的跑偏量和扭出程度�？煞乐蛊н吘壍膿p傷和因為膠帶的跑偏而引起的物料膠落。是實現自動報警和停機的一種保護性開關。技術參數使用溫度-40℃~+60℃工作壓力80~110kpa電器壽命開關動作10萬次
跑偏開關用途：
跑偏開關FPKG-A00用于膠帶運輸機現場發生緊急事故時，啟動本機開關，立即停機，防止事故的擴大。 本機由于安裝方便，開關運行可靠，在膠帶運輸機現場得到廣泛的應用。
PK-2035跑偏開關廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的常規皮帶輸送機、地下索道支撐皮帶輸送機、輪船裝卸系統、堆垛/取料輸送機、傾斜和梭式輸送機、起重機、挖掘機、起重臂限位、裙邊給料機等各類輸送機。重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。
跑偏開關功能：
當運行中的膠帶發生跑偏現象時，膠帶邊緣帶動立棍旋轉并擠壓使之傾斜，若立棍傾斜角度大于*動作角度時，開關發生一組開關信號，如立棍繼續傾斜大于二級動作角度時則輸出另一組開關信號。兩組開關信號可分別用于警告或停機，膠帶機復位正常運行，立棍自動復位。

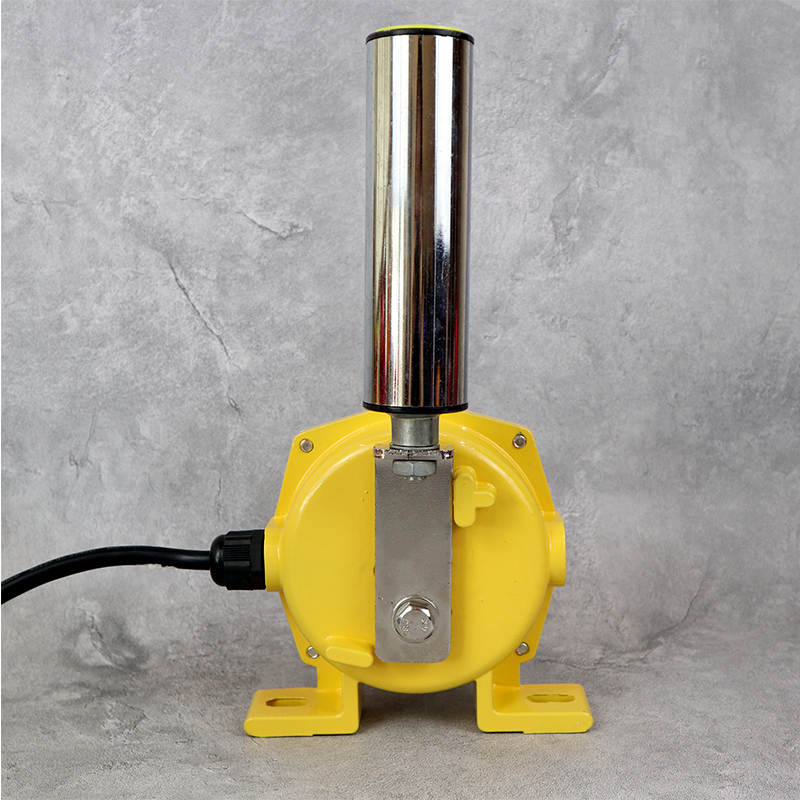

PK-2035跑偏開關
PK-2035跑偏開關使用環境條件：
1.環境溫度：-40℃~60℃
2.相對濕度不大于85%
3.海撥高度不超過2000m
4.使用壽命：開關動作10萬次
5.絕緣電壓：AC1000試驗1分鐘
6.觸點容量：≤AC380 ≤5A
PK-2035跑偏開關適用范圍
兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。
PK-2035跑偏開關基本原理
1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。
2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。
3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對）
4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。
PK-2035跑偏開關技術參數
工作電壓：24~380V
型號：NKPK1-20-35
絕緣電阻：＞500MΩ
輸出信號：無源開關量信號
環境溫度：-20℃~+60℃
環境濕度：＜90%
重 量：2.5Kg
防護等級：IP65
復位方式：自動復位
響應時間：＜2mS
控制觸點容量：3A-5A
動作力：50±10N
PK-2035跑偏開關安裝說明
1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。
2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm
3、安裝距離：建議每50米安裝一對跑偏開關。
4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是*報警信號，3、4為常閉接點是二級停機信號。
